I nostri "dettaglio prodotto"

CBGserie

CONDIZIONATORI D’ARIA INDUSTRIALI PER IMPIEGO PESANTE IN DUE SEZIONI PER CABINE OPERATORE E PALCHI DI MANOVRA

capacity

CAPACITÀ

3kW >> 10kW

applications_icons-temperature_gen

RANGE

-20°C / +80°C

SPECS gas

REFRIGERANTE

R407c/R134a/R227ea

CBG CONDIZIONATORE

SETTORI

siderurgico

off shore e marino

mineraria

APPLICAZIONI

cabine operatore

sale elettriche

shelters

CARATTERISTICHE STANDARD

I condizionatori delle serie CBG sono stati sviluppati in un costruttivo compatto, idonei per la climatizzazione di cabine operatore, sale elettriche e container.

Trovano applicazione su postazioni mobili come gru e palchi di manovra situati in ambienti con atmosfere polverose, aggressive ed a temperatura elevata.

L’esperienza di Refrind ha permesso di ottenere un prodotto molto affidabile, robusto, di semplice e ridotta manutenzione, adatto per il funzionamento in condizioni particolarmente gravose.

struttura monoblocco compatta con sviluppo verticale, predisposta per installazione a parete


carpenteria autoportante in lamiera di grosso spessore,
verniciata a polvere RAL 5010 bucciato


facile accesso alle parti interne attraverso pannelli frontali
rimovibili


golfari di sollevamento per una facile movimentazione


scambiatori a pacco alettato, costituiti da tubi in rame ed alette in alluminio ad elevato spessore e spaziatura antipolvere

condensazione ad aria forzata


fluido refrigerante HFC a basso impatto ambientale:

  • mod. CBG 18: R407C
  • mod. CBG 20 – 100: R134a

compressore montato su supporti antivibranti:

  • mod. CBG 18 – 62: compressore ermetico
  • mod. CBG 100: compressore SCROLL®

circuito frigorifero in rame, saldato con leghe pregiate, completo di organo di laminazione, filtro deidratatore, pressostato di alta e bassa pressione; tubazioni realizzate con particolare conformazione adatta ad operare su postazioni mobili molto sollecitate

quadro elettrico a bordo dell’unità con facile accesso alle sue parti elettriche, pre-cablato, avente al suo interno tutti i dispositivi necessari al funzionamento autonomo e sicuro dell’unità


consolle elettromeccanica per la gestione delle funzioni di raffreddamento e riscaldamento, con selettore estate/inverno, posto sul lato aria ricircolo
segnali standard: allarme generale, allarme alta temperatura

ventilatori di ricircolo centrifughi ad elevata prevalenza con doppia velocità (eccetto CBG 18-20-100)


ventilatori di condensazione assiali, con controllo di condensazione


filtro in media sintetico lato di ricircolo, lavabile e rigenerabile possibilità di canalizzazione mandata aria di ricircolo (a partire da CBG 30)

CBMserie

CONDIZIONATORI D’ARIA INDUSTRIALI PER IMPIEGO PESANTE IN DUE SEZIONI PER CABINE OPERATORE E PALCHI DI MANOVRA

capacity

CAPACITÀ

6kW >> 10kW

applications_icons-temperature_gen

RANGE

-20°C / +70°C

SPECS gas

REFRIGERANTE

R134a

CBM CONDIZIONATORE

SETTORI

siderurgico

marino

mineraria

APPLICAZIONI

cabine operatore

sale elettriche

CARATTERISTICHE STANDARD

I condizionatori delle serie CBM sono stati sviluppati per la climatizzazione di cabine operatore e sale elettriche.

Trovano applicazione nei processi industriali più gravosi come postazioni mobili di gru, linee di movimentazione di minerali ed in tutte le applicazioni con forti vibrazioni o temperature estreme.

L’esperienza di Refrind ha permesso di ottenere un prodotto molto affidabile, robusto, di semplice e ridotta manutenzione, adatto per il funzionamento in condizioni particolarmente gravose.

struttura monoblocco compatto, predisposta per installazione a tetto


carpenteria in lamiera di grosso spessore, verniciata a polvere, RAL5010 bucciato


facile accesso alle parti interne grazie a pannelli laterali removibili


anelli di sollevamento per una facile movimentazione


scambiatori a pacco alettato, costituiti da tubi in rame ed alette in alluminio ad elevato spessore, con spaziatura antipolvere

condensazione ad aria forzata


fluido refrigerante HFC R134a a basso impatto ambientale


compressore montato su supporti antivibranti di tipologia SCROLL®


circuito frigorifero in rame, saldato con leghe pregiate, completo di organo di laminazione, filtro deidratatore, pressostato di alta e bassa pressione


tubazioni realizzate con particolare accorgimento, adatte ad operare su postazioni mobili molto sollecitate

quadro elettrico a bordo dell’unità con facile accesso alle sue parti, cablato in fabbrica e completo di tutti i dispositivi necessari al funzionamento autonomo e sicuro


controllore elettronico per la gestione delle funzioni di raffreddamento e riscaldamento (opzionale), montato all’interno del condizionatore


segnali standard: allarme generale, allarme alta temperatura, abilitazione ON/OFF da remoto

ventilatori esterni di tipo assiale, con controllo di condensazione


ventilatori di ricircolo centrifughi ad elevata prevalenza


possibilità di canalizzazione della mandata aria di ricircolo

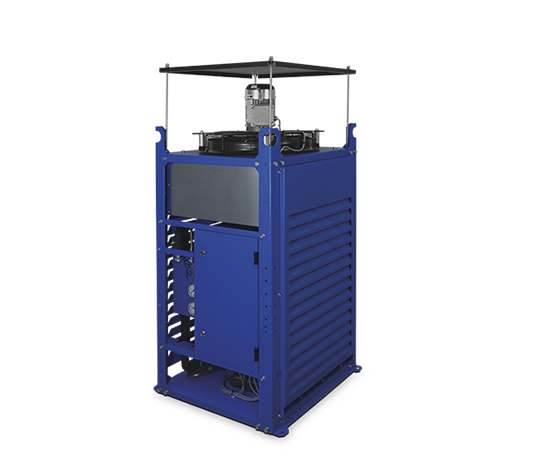

CBRserie

CONDIZIONATORI D’ARIA INDUSTRIALI PER IMPIEGO PESANTE IN DUE SEZIONI PER CABINE OPERATORE E SALE ELETTRICHE

capacity

CAPACITÀ

6kW >> 25kW

applications_icons-temperature_gen

RANGE

-20°C / +80°C

SPECS gas

REFRIGERANTE

R134a / R227ea

CBR condizionatore

SETTORI

siderurgico

off shore e marino

industria del cemento

APPLICAZIONI

cabine operatore

shelters e container

sale elettriche

CARATTERISTICHE STANDARD

I condizionatori della serie CBR sono stati sviluppati per la climatizzazione di cabine operatore, palchi di manovra e sale elettriche collocati in impianti industriali gravosi; con atmosfere polverose, aggressive o a temperature estreme come postazioni mobili di gru per l’industria siderurgica, linee di movimentazione di minerali o qualsiasi altra applicazione di tale esigenza.

I condizionatori sono composti da due unità: motocondensanti di diversa taglia alle quali possono essere abbinate diverse tipologie di unità evaporante, per installazione a parete o soffitto, con mandata dell’aria diretta o canalizzata.

L’esperienza di Refrind ha permesso di ottenere un prodotto molto affidabile, robusto, di semplice e ridotta manutenzione, adatto per il funzionamento in condizioni particolarmente gravose.

UNITÀ MOTOCONDENSANTE SERIE CBR

struttura monoblocco con sviluppo verticale compatto, predisposta per fissaggio esterno al quadro elettrico:

  •  mod. CDH 10-28: fissaggio a parete
  • mod. CDH 30-40: fissaggio a parete o a terra

carpenteria autoportante in lamiera di grosso spessore, verniciata a polvere:

  • mod. CDH 10-28: RAL7035 bucciato
  • mod. CDH 30-40: RAL5010 bucciato

facile accesso alle parti interne grazie a pannelli laterali rimovibili


golfari di sollevamento per una facile movimentazione


idonea per installazione all’aperto, esposto agli agenti atmosferici


scambiatori a pacco alettato, costituiti da tubi in rame ed


alette in alluminio ad elevato spessore con spaziatura antipolvere

condensazione ad aria forzata


fluido refrigerante HFC a basso impatto ambientale


compressore ermetico montato su supporti antivibranti


circuito frigorifero in rame, saldato con leghe pregiate, completo di organo di laminazione, filtro deidratatore, pressostato di alta e bassa pressione (CDH10-20 solo alta press.); tubazioni realizzate con particolare conformazione adatta ad operare su postazioni mobili molto sollecitate

quadro elettrico a bordo dell’unità con facile accesso alle sue parti elettriche, pre-cablato, avente al suo interno tutti i dispositivi necessari al funzionamento autonomo e sicuro dell’unità.


controllore elettronico per la gestione delle funzioni di raffreddamento e riscaldamento (opzionale):

  • mod. CDH 10-28: controllore posto sul lato aria ricircolo, accessibile dall’interno quadro
  • mod. CDH 30-40: controllore posto sul lato aria di condensazione, accessibile dall’esterno quadro

segnali standard: allarme generale, allarme alta temperatura, abilitazione ON/OFF da remoto

ventilatori esterni di tipo centrifugo, con controllo di condensazione


ventilatori di ricircolo centrifughi ad elevata prevalenza

UNITÀ MOTOCONDENSANTE SERIE CBR

struttura monoblocco con sviluppo verticale compatto, predisposta per fissaggio esterno al quadro elettrico:

  •  mod. CDH 10-28: fissaggio a parete
  • mod. CDH 30-40: fissaggio a parete o a terra

carpenteria autoportante in lamiera di grosso spessore, verniciata a polvere:

  • mod. CDH 10-28: RAL7035 bucciato
  • mod. CDH 30-40: RAL5010 bucciato

facile accesso alle parti interne grazie a pannelli laterali rimovibili


golfari di sollevamento per una facile movimentazione


idonea per installazione all’aperto, esposto agli agenti atmosferici


scambiatori a pacco alettato, costituiti da tubi in rame ed


alette in alluminio ad elevato spessore con spaziatura antipolvere

condensazione ad aria forzata


fluido refrigerante HFC a basso impatto ambientale


compressore ermetico montato su supporti antivibranti


circuito frigorifero in rame, saldato con leghe pregiate, completo di organo di laminazione, filtro deidratatore, pressostato di alta e bassa pressione (CDH10-20 solo alta press.); tubazioni realizzate con particolare conformazione adatta ad operare su postazioni mobili molto sollecitate

quadro elettrico a bordo dell’unità con facile accesso alle sue parti elettriche, pre-cablato, avente al suo interno tutti i dispositivi necessari al funzionamento autonomo e sicuro dell’unità.


controllore elettronico per la gestione delle funzioni di raffreddamento e riscaldamento (opzionale):

  • mod. CDH 10-28: controllore posto sul lato aria ricircolo, accessibile dall’interno quadro
  • mod. CDH 30-40: controllore posto sul lato aria di condensazione, accessibile dall’esterno quadro

segnali standard: allarme generale, allarme alta temperatura, abilitazione ON/OFF da remoto

ventilatori esterni di tipo centrifugo, con controllo di condensazione


ventilatori di ricircolo centrifughi ad elevata prevalenza

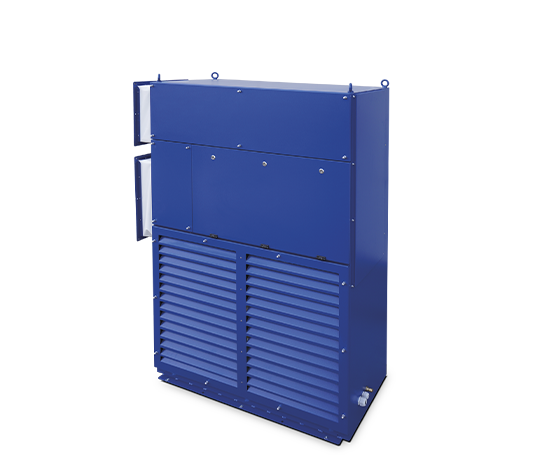

CBTserie

CONDIZIONATORI D’ARIA INDUSTRIALI PER IMPIEGO PESANTE

capacity

CAPACITÀ

6kW >> 20kW

applications_icons-temperature_gen

RANGE

-20°C / +80°C

SPECS gas

REFRIGERANTE

R134a / R227ea

CBT CONDIZIONATORE

SETTORI

siderurgico

cemento

mineraria

APPLICAZIONI

quadri elettrici

sale elettriche

CARATTERISTICHE STANDARD

I condizionatori delle serie CBT sono stati sviluppati per la climatizzazione di quadri di automazione e sale elettriche.

Trovano applicazione nei processi industriali più gravosi come postazioni mobili di gru, linee di movimentazione di minerali ed in tutti gli ambienti con atmosfera polverosa o aggressiva, con forti vibrazioni o temperature estreme.

L’esperienza di Refrind ha permesso di ottenere un prodotto molto affidabile, robusto, di semplice e ridotta manutenzione, adatto per il funzionamento in condizioni particolarmente gravose.

struttura monoblocco compatto, predisposta per fissaggio a terra e connessione tramite canali


carpenteria in lamiera di grosso spessore, verniciata a polvere, RAL5010 bucciato


facile accesso alle parti interne grazie a pannelli frontali rimovibili


anelli di sollevamento per una facile movimentazione


idonea per installazione esterna


scambiatori a pacco alettato, costituiti da tubi in rame ed alette in alluminio ad elevato spessore, con spaziatura antipolvere

condensazione ad aria forzata


fluido refrigerante HFC R134a a basso impatto ambientale


compressore SCROLL® montato su supporti antivibranti


circuito frigorifero in rame, saldato con leghe pregiate,ncompleto di organo di laminazione, filtro deidratatore, pressostato di alta e bassa pressione


tubazioni realizzate con particolare accorgimenti, adatte ad operare su postazioni mobili molto sollecitate

quadro elettrico a bordo dell’unità con facile accesso alle sue parti, cablato in fabbrica e completo di tutti i dispositivi necessari al funzionamento autonomo e sicuro


controllore elettronico per la gestione delle funzioni di raffreddamento e riscaldamento (opzionale), montato all’interno del condizionatore


segnali standard: allarme generale, allarme alta temperatura, abilitazione ON/OFF da remoto

ventilatori di condensazione di tipo assiale, con controllo di condensazione


ventilatori di ricircolo ad elevata prevalenza:

  • mod. CBT 602 – 103: assialin
  • mod. CBT 153 – 203: centrifughi

molteplici combinazioni adottabili per le canalizzazioni aria

CDHserie

CONDIZIONATORI D’ARIA INDUSTRIALI PER IMPIEGO PESANTE

capacity

CAPACITÀ

1kW >> 4kW

applications_icons-temperature_gen

RANGE

-30°C / +80°C

SPECS gas

REFRIGERANTE

R134a / R227ea

CBT CONDIZIONATORI

SETTORI

siderurgico

cemento

mineraria

APPLICAZIONI

quadri elettrici

sale elettriche

CARATTERISTICHE STANDARD

I condizionatori delle serie CDH sono stati sviluppati per la climatizzazione di quadri di automazione e containers elettrici. Trovano applicazione nei Processi industriali più gravosi come postazioni mobili di gru, linee di movimentazione di minerali ed in tutti gli ambienti con atmosfera polverosa o aggressiva, con forti vibrazioni o temperature estreme.

L’esperienza di Refrind ha permesso di ottenere un prodotto molto affidabile, robusto, di semplice e ridotta manutenzione, adatto per il funzionamento in condizioni particolarmente gravose.

struttura monoblocco con sviluppo verticale compatto, predisposta per fissaggio esterno al quadro elettrico:

  • mod. CDH 10-28: fissaggio a parete
  • mod. CDH 30-40: fissaggio a parete o a terra

carpenteria autoportante in lamiera di grosso spessore, verniciata a polvere:

  • mod. CDH 10-28: RAL7035 bucciato
  • mod. CDH 30-40: RAL5010 bucciato

facile accesso alle parti interne grazie a pannelli laterali rimovibili


golfari di sollevamento per una facile movimentazione


idonea per installazione all’aperto, esposto agli agenti atmosferici


scambiatori a pacco alettato, costituiti da tubi in rame ed alette in alluminio ad elevato spessore con spaziatura antipolvere

condensazione ad aria forzata


fluido refrigerante HFC R134a a basso impatto ambientale


compressore SCROLL® montato su supporti antivibranti


circuito frigorifero in rame, saldato con leghe pregiate, completo di organo di laminazione, filtro deidratatore, pressostato di alta e bassa pressione


tubazioni realizzate con particolare accorgimenti, adatte ad operare su postazioni mobili molto sollecitate

quadro elettrico a bordo dell’unità con facile accesso alle sue parti elettriche, pre-cablato, avente al suo interno tutti i dispositivi necessari al funzionamento autonomo e sicuro dell’unità.


controllore elettronico per la gestione delle funzioni di raffreddamento e riscaldamento (opzionale):

  • mod. CDH 10-28: controllore posto sul lato aria ricircolo, accessibile dall’interno quadro
  • mod. CDH 30-40: controllore posto sul lato aria di condensazione, accessibile dall’esterno quadro

segnali standard: allarme generale, allarme alta temperatura, abilitazione ON/OFF da remoto

ventilatori esterni di tipo centrifugo, con controllo di condensazione


ventilatori di ricircolo centrifughi ad elevata prevalenza

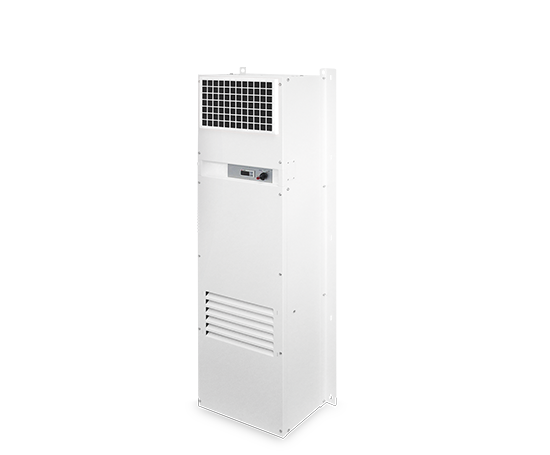

CMDserie

CONDIZIONATORI D’ARIA INDUSTRIALI PER IMPIEGO PESANTE IN DUE SEZIONI PER CABINE OPERATORE E PALCHI DI MANOVRA

capacity

CAPACITÀ

3kW >> 3.5kW

applications_icons-temperature_gen

RANGE

-20°C / +80°C

SPECS gas

REFRIGERANTE

R407c/R134a/R227ea

CMD condizionatore

SETTORI

siderurgico

navale

energia

APPLICAZIONI

cabine operatore

sale elettriche

container

CARATTERISTICHE STANDARD

I condizionatori delle serie CMD sono stati sviluppati in un costruttivo compatto ed idonei per la climatizzazione di cabine operatore, sale elettriche e container. Trovano applicazione su postazioni mobili come gru e palchi di
manovra situati in ambienti con atmosfere polverose, aggressive ed a temperatura elevata.

L’esperienza di Refrind ha permesso di ottenere un prodotto molto affidabile, robusto, di semplice e ridotta manutenzione, adatto per il funzionamento in condizioni particolarmente gravose.

struttura monoblocco con sviluppo verticale compatto, predisposta per installazione interna al cabinato, per fissaggio a parete


carpenteria autoportante in lamiera di acciaio verniciata a polveri RAL 9010 bucciato


facile accesso alle parti interne attraverso un unico pannello frontale rimovibile


anelli di sollevamento per una facile movimentazione


idonea per esposizione agli agenti atmosferici (con relativa opzione kit antipioggia)


scambiatori a pacco alettato, costituiti da tubi in rame ed alette in alluminio ad elevato spessore con spaziatura antipolvere


riscaldamento elettrico standard costituito da elementi corazzati in tubo alettato in acciaio, compreso termostato di sicurezza

condensazione ad aria forzata


fluidi refrigeranti HFC a basso impatto ambientale


compressore ermetico di tipo rotativo montato su supporti antivibranti (ermetico a pistoni per versioni “Y” ed “H”)


circuito frigorifero in rame, saldato con leghe pregiate, completo di organo di laminazione, filtro deidratatore, pressostato di alta pressione; tubazioni realizzate con particolare conformazione adatta ad operare su postazioni
mobili molto sollecitate

quadro elettrico a bordo dell’unità con facile accesso alle sue parti, cablato in fabbrica e completo di tutti i dispositivi necessari al funzionamento autonomo e sicuro


controllore elettronico per la gestione delle funzioni di raffreddamento e riscaldamento (opzionale), posto sulla consolle utente interno cabina


segnali standard: allarme generale, allarme alta temperatura

ventilatori centrifughi ad elevata prevalenza, con controllo di condensazione


filtro aria di ricircolo realizzato in media sintetica, lavabile, classe G4

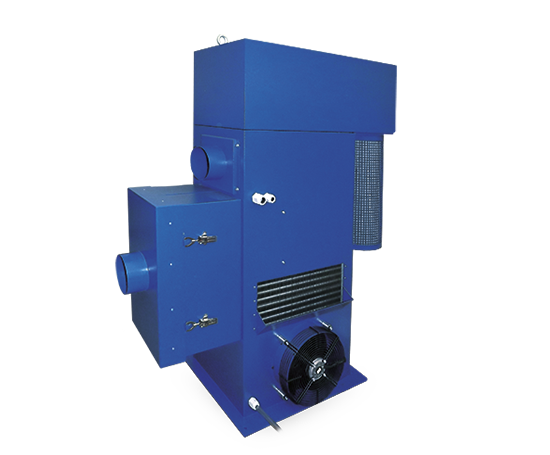

CPRMserie

CONDIZIONATORI D’ARIA INDUSTRIALI PER IMPIEGO PESANTE CON SISTEMA INTEGRATO DI PRESSURIZAZIONE

capacity

CAPACITÀ

3.0kW >> 5.0kW

applications_icons-temperature_gen

RANGE

-10°C / +70°C

SPECS gas

REFRIGERANTE

R134a

CPRM CONDIZIONATORE

SETTORI

siderurgico

industria del cement0

mineraria

APPLICAZIONI

cabine operatore

quadri elettrici

container

CARATTERISTICHE STANDARD

Le unità della serie CPRM sono state sviluppate per la climatizzazione, ventilazione e filtrazione di cabine operatore, sale elettriche e shelters, collocati su postazioni mobili, carroponte e palchi di manovra, situati in ambienti con atmosfere polverose, aggressive o con temperatura elevata. Sono provvisti di un sistema di pressoventilazione ed equipaggiate con uno o più stadi di filtrazione ed un sistema automatico di pulizia che riduce gli interventi di manutenzione.

L’esperienza di Refrind offre un prodotto affidabile, robusto, di semplice e ridotta manutenzione, adatto per il funzionamento in condizioni particolarmente gravose.

struttura monoblocco con sviluppo verticale compatto, predisposta per installazione a pavimento


carpenteria autoportante in lamiera di grosso spessore, verniciata a polvere RAL5010 bucciato


facile accesso alle parti interne grazie a pannelli frontali


anelli di sollevamento per una facile movimentazione


idonea per installazione esterna, al coperto scambiatori a pacco alettato, costituiti da tubi in rame ed alette in alluminio ad elevato spessore con spaziatura antipolvere

condensazione ad aria forzata


fluido refrigerante HFC R134a a basso impatto ambientale


compressore ermetico (PRM302) o semi-ermetico (PRM502) montato su supporti antivibranti


circuito frigorifero in rame, saldato con leghe pregiate, completo di organo di laminazione, filtro deidratatore, pressostato di alta e bassa pressione; tubazioni realizzate con particolare conformazione adatta ad operare su
postazioni mobili molto sollecitate

quadro elettrico a bordo dell’unità con facile accesso alle sue parti, cablato in fabbrica e completo di tutti i dispositivi necessari al funzionamento autonomo e sicuro


quadro di comando remoto, dotato di controllore elettronico per la gestione delle funzioni di raffreddamento e riscaldamento (opzionale)


segnali standard: allarme generale, allarme alta temperatura, abilitazione ON/OFF da remoto


funzione di riscaldamento con elementi elettrici realizzati in tubo alettato in acciaio, provvisti di termostato di sicurezza (opzionale)

ventilatori di condensazione di tipo assiale, con controllo di condensazione


filtro di aspirazione a cartuccia in poliestere, con grado di filtrazione da 1 µm (≥99%)


sistema di contro-lavaggio del filtro automatico di tipologia Pulse-Jet. Il sistema è composto da compressore dell’aria, serbatoio di accumulo in acciaio inox con valvola di sicurezza, elettrovalvola temporizzata per la gestione dei contro-lavaggi


ventilatore centrifugo di pressurizzazione


ventilatore centrifugo di ricircolo (opzionale)


filtro classe “H” su mandata dell’aria trattata (opzionale)

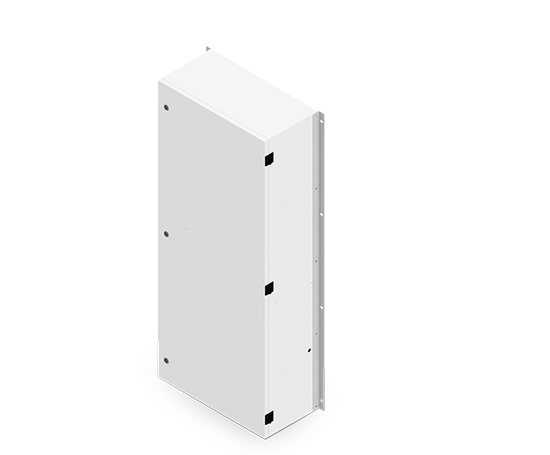

PRFserie

PRESSURIZZATORI CON FILTRAZIONE MULTISTADIO

download_pdf_v

PORTATA D’ARIA

600 m³/H

applications_icons-filtration

FILTRAZIONE

GxFx

SPECS filtro

PULIZIA FILTRO

manual

PRF pressurizzatore

SETTORI

siderurgico

petrolchimico

mineraria

APPLICAZIONI

cabine operatore

quadri e sale elettriche

container

CARATTERISTICHE STANDARD

Le unità di pressurizzazione PRF sono in grado di fornire ventilazione continua a locali o cabinati posti in ambienti con alta concentrazione di polveri; grazie ai moduli filtranti integrati, garantiscono aria pulita per gli operatori o per dispositivi elettrici/elettronici d’automazione.

Queste macchine si distinguono per la grande flessibilità e customizzazione grazie ad un’ampia gamma di filtri disponibili.

L’esperienza pluriennale di Refrind ha permesso di sviluppare un prodotto efficacie ed affidabile che vede il suo impiego nelle applicazioni più gravose ed esigenti dell’industria.

struttura con sviluppo verticale compatto per installazione a parete o tetto


carpenteria in acciaio verniciato a polveri RAL9010L


facile accesso ai filtri attraverso il pannello unico frontale


serranda regolabile per la taratura della portata di aria


stadi multipli di filtrazione implementabili

ventilatore centrifugo, dinamicamente bilanciato


distribuzione dell’aria diretta o per mezzo di canale connesso a locale

quadro elettrico in esecuzione stagna, cablato in fabbrica e completo di tutti i dispositivi necessari al funzionamento autonomo e sicuro dell’unità


connessione di alimentazione e segnali disponibile su morsettiera interno quadro


pressostato differenziale per il controllo della pulizia dei filtri

PRSserie

PRESSURIZZATORE CON FILTRO AUTO-PULENTE

download_pdf_v

PORTATA D’ARIA

up to 4500 m³/h

applications_icons-filtration

FILTRAZIONE

fine

SPECS filtro

PULIZIA FILTRO

automatic

pressurizzatore prs

SETTORI

siderurgico

industria del cemento

mineraria

APPLICAZIONI

quadri elettrici

sale elettriche

container

CARATTERISTICHE STANDARD

Le unità di pressurizzazione PRS sono in grado di fornire ventilazione continua a locali o cabinati posti in ambienti con alta concentrazione di polveri; grazie ai moduli filtranti integrati, garantiscono aria pulita per gli operatori o per dispositivi elettrici/elettronici d’automazione.

Queste macchine si contraddistinguono per il sistema automatico di pulizia del filtro; integrano la tecnologia Pulse-Jet che riduce estremamente gli interventi di manutenzione rispetto ai comuni moduli di filtrazione che ne sono sprovvisti.

L’esperienza pluriennale di Refrind ha permesso di sviluppare un prodotto efficacie ed affidabile che vede il suo impiego nelle applicazioni più gravose ed esigenti dell’industria.

struttura con sviluppo verticale in acciaio al carbonio verniciata a polveri RAL5010


installazione a parete o pavimento separata con canale


facile accesso alle parti interne attraverso i pannelli laterali


griglie inferiori di protezione della cartuccia filtrante rimovibili


idonea per installazione al coperto

ventilatore di tipo centrifugo a pale avanti con doppia girante, dinamicamente bilanciato. motore a due velocità


serranda regolabile per la taratura della portata d’aria


distribuzione dell’aria diretta o per mezzo di canale connesso al locale

quadro elettrico in esecuzione stagna, cablato in fabbrica e completo di tutti i dispositivi necessari al funzionamento autonomo e sicuro dell’unità


connessione di alimentazione e segnali disponibili su morsettiera interno quadro

doppio filtro a cartuccia idoneo a sistema di controlavaggio


sistema di contro-lavaggio Pulse-Jet comprensivo di vaso di accumulo, compressore dell’aria a pistoni, valvole di lavaggio e scarico condensa


convogliatori orientabili e indipendenti

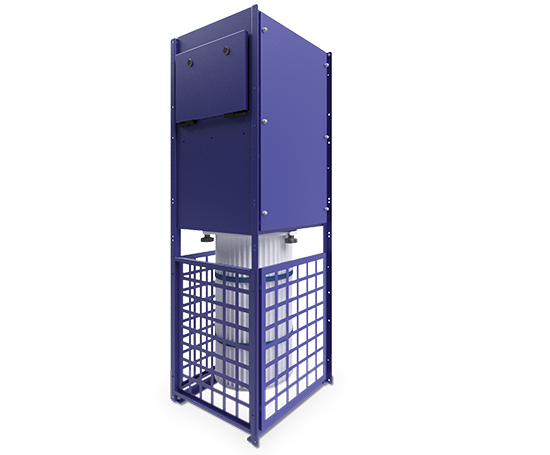

PRTserie

PRESSURIZZATORE CON FILTRO AUTO-PULENTE

download_pdf_v

PORTATA D’ARIA

up to 1000 m³/h

applications_icons-filtration

FILTRAZIONE

fine/absolute

SPECS filtro

PULIZIA FILTRO

automatic

PRT pressurizzatore

SETTORI

siderurgico

industria del cemento

mineraria

APPLICAZIONI

cabine operatore

quadri e sale elettriche

container

CARATTERISTICHE STANDARD

Le unità di pressurizzazione PRT sono in grado di fornire ventilazione continua a locali o cabinati posti in ambienti con alta concentrazione di polveri; grazie ai moduli filtranti integrati, garantiscono aria pulita per gli operatori o per dispositivi elettrici/elettronici d’automazione.

Queste macchine si contraddistinguono per il sistema automatico di pulizia del filtro; integrano la tecnologia Pulse-Jet che riduce estremamente gli interventi di manutenzione rispetto ai comuni moduli di filtrazione che ne sono sprovvisti.

L’esperienza pluriennale di Refrind ha permesso di sviluppare un prodotto efficacie ed affidabile che vede il suo impiego nelle applicazioni più gravose ed esigenti dell’industria.

struttura con sviluppo verticale in acciaio al carbonio verniciata a polveri RAL5010


installazione a parete o pavimento separata con canale


sviluppata espressamente per integrare i condizionatori della serie CBT


facile accesso alle parti interne attraverso i pannelli laterali


quadro elettrico accessibile frontalmente


griglie inferiori di protezione della cartuccia filtrante rimovibili


idonea per installazione al coperto

quadro elettrico in esecuzione stagna, cablato in fabbrica e completo di tutti i dispositivi necessari al funzionamento autonomo e sicuro dell’unità


connessione di alimentazione e segnali disponibili su morsettiera interno quadro

ventilatore di tipo centrifugo a pale rovesce, dinamicamentebilanciato da 2800rpm


serranda regolabile per la taratura della portata d’aria


distribuzione dell’aria diretta o per mezzo di canale connesso al locale

filtro primario a cartuccia idoneo a sistema di controlavaggio


modulo di filtrazione addizionale con setto piano pieghettato (opzionale)


sistema di contro-lavaggio Pulse-Jet comprensivo di vaso di accumulo, compressore dell’aria a pistoni, valvole di lavaggio e scarico condensa

RAKserie

REFRIGERATORE COMPATTO PER ARMADI RAK 19”

PDF
capacity

CAPACITÀ

0.6kW >> 5.8kW

applications_icons-temperature_gen

RANGE

+5°C / +30°C

precisione

PRECISIONE

+/-0.1 K

RAK refrigeratore industriale

SETTORI

elettronica e telecomunicazioni

medicina e estetica

ferroviario

APPLICAZIONI

macchine utensili

sorgenti laser

test e misurazione

CARATTERISTICHE STANDARD

Le unità RAK sono sviluppate in una struttura modulare che permette una facile installazione negli armadi Rack 19” standard. Sono complete di pompa di circolazione, accumulo inerziale e comprendono tutti i dispositivi necessari ad un funzionamento sicuro ed autonomo.

I chiller della serie RAK sono in grado di garantire alta precisione di temperatura con accuratezza fino a +/-0,1K.

Il ricco allestimento di base, comprensivo di sensori di livello del fluido a doppia soglia, pressostati refrigeranti e soglie multiple di temperatura, permette di proteggere sé stesso ed al tempo stesso l’applicazione dell’utilizzatore.

struttura monoblocco compatto per installazione in armadio Rack 19’’


carpenteria in acciaio verniciato a polveri con frontale in colore RAL9005 bucciato (nero)


facile accesso alle parti interne attraverso unico carter di copertura rimovibile.


ventilatori assiali dinamicamente bilanciati

condensazione ad aria forzata


fluido refrigerante HFC/HFO a basso impatto ambientale compressore ermetico montato su antivibranti a pistoni


condensatore di tipo alettato verticale realizzato in acciaio verniciato a tubi piatti o rame-alluminio


evaporatore a tubo liscio immerso realizzato in acciaio inossidabile

controllo elettronico della temperatura con precisione +/-0,1K ÷ +/-0,5K (carico stabile ÷ variabile)


quadro di comando completo con elettronica dedicata


pannello di comando frontale con interruttore generale e controllore elettronico connessione di alimentazione:

  • connettore Iec a pannello 2P + PE per RAK601-202
  • morsettiera interno quadro per con passacavo a pannello per RAK582

segnali disponibili su connettore circolare a pannello:

  • allarme generale
  • abilitazione ON/OFF da remoto

idoneo al raffreddamento di acqua e soluzioni di acqua/glicole


manometro a pannello


componentistica idraulica NON-FERROSA connessioni idrauliche poste su lato posteriore, di tipo filettato GAS femmina in ottone


pompe di circolazione di tipologia

  • mod. 601–202: rotativa a palette con bypass regolabile in ottone
  • mod 582: centrifuga in ottone a stelo immerso

livellostato elettrico a doppio stadio per protezione della pompa


indicatore visivo di livello fluido


bocchettone di riempimento accessibile dall’esterno

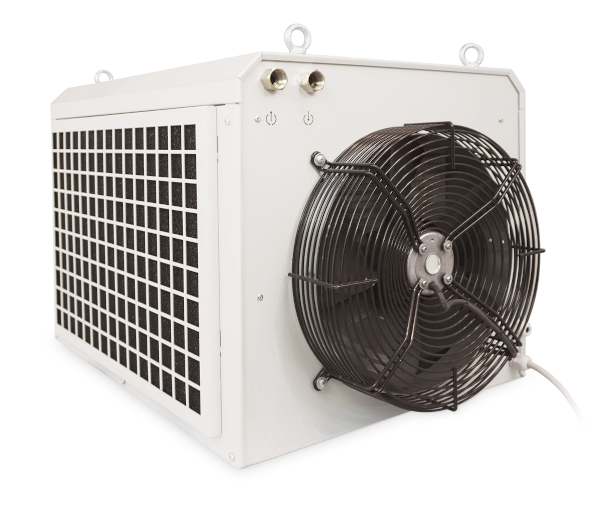

RAWserie

RAFFREDDATORI ARIA/ACQUA

download_pdf_r
capacity

CAPACITÀ

1.3kW

applications_icons-temperature_gen

RANGE

+0°C / +65°C

precisione

PRECISIONE

+/-2 K

RAW REFRIGERATORE

SETTORI

manifatturiera

gomma e plastica

APPLICAZIONI

sorgenti laser

stampaggio

saldatura e macchine utensili

CARATTERISTICHE STANDARD

I raffreddatori di fluido ad aria della serie RAW si contraddistinguono per la struttura verticale e l’estrema compattezza.

Sono sviluppati con il fine di implementare applicazioni nei settori quali, macchine utensili, saldatrici, laser, stampaggio materie plastiche e processi industriali in genere.

Queste unità garantiscono massima funzionalità e facilità d’impiego. Grazie alla consolidata esperienza, Refrind ha sviluppato un prodotto altamente affidabile con ottimo rapporto qualità prezzo.

struttura monoblocco con sviluppo verticale compatto


carpenteria in acciaio verniciato a polveri RAL7012B bucciato


facile accesso alle parti interne attraverso i pannelli laterali amovibili


anelli di sollevamento per una facile movimentazione


ventilatori assiali dinamicamente bilanciati


idonea per installazione al coperto


piedini in gomma di serie

controllo elettromeccanico della temperatura +/-2k


cablaggio a bordo macchina facilmente accessibile


consolle frontale con interruttore generale e pomolo di regolazione della temperatura


cavo di alimentazione da 2,5m con spina schuko


termostato limite sul fluido per la protezione da sovra-temperature

idoneo al raffreddamento di acqua e soluzioni di acqua / glicole


componentistica idraulica NON-FERROSA


connessioni idrauliche posteriori con filettato GAS femmina in ottone


pompa di circolazione periferica in ottone


indicatore visivo di livello fluido


bypass fisso di protezione della pompa


bocchettone di riempimento facilmente accessibile dall’esterno


tubazione interna di drenaggio del serbatoio

RFLserie

REFRIGERATORE CON ACCUMULO INERZIALE A BANCO DI GHIACCIO

PDF
capacity

CAPACITÀ

1.4kW >> 2kW

applications_icons-temperature_gen

RANGE

-15°C / +30°C

precisione

PRECISIONE

+/-2 K

RFL REFRIGERATORE INDUSTRIALE

SETTORI

chimica e farmaceutica

manifatturiera

alimentare

APPLICAZIONI

gestione fluidi aggressivi

produzione latticini

test e misurazione

CARATTERISTICHE STANDARD

I refrigeratori della serie RFL sono centrali per la produzione di acqua refrigerata con accumulo inerziale.
La tecnologia inerziale si basa su una scorta di ghiaccio che permette di sostenere fabbisogni di picco superiori alla capacità nominale del chiller stesso, pertanto riducendo i consumi istantanei e l’investimento iniziale.

Progettati per garantire massima funzionalità e semplicità di utilizzo, trovano impiego nelle più svariate applicazioni dell’industria. Grazie allo scambiatore intermedio in acciaio inossidabile, possono essere impiegati per il raffreddamento di fluidi alimentari o chimici aggressivi senza alcun tipo di contaminazione.

La consolidata esperienza di Refrind ha permesso di implementare una serie di chiller altamente affidabili con grande attenzione al rapporto qualità prezzo.

struttura monoblocco verticale


carpenteria in acciaio verniciato a polveri RAL7030 bucciato


facile accesso alle parti interne attraverso i pannelli amovibili


maniglie laterali di sollevamento manuale


ventilatori assiali dinamicamente bilanciati


idonea per installazione al coperto

condensazione ad aria forzata


fluido refrigerante a base HFO con basso impatto ambientale


compressore ermetico montato su antivibranti di tipologia


condensatore di tipo alettato con tubi in rame ed alette in
alluminio


evaporatore immerso realizzato in tubo liscio in rame

controllo elettronico temperatura con precisione +/-2K


pannello frontale con interruttore generale e display


cavo di alimentazione da 3,5m con spina Schuko

idoneo al raffreddamento di acqua, glicole ed olii, con scambiatore alimentare anche liquidi aggressivi e alimentari


componentistica idraulica NON-FERROSA


connessioni idrauliche ad innesto rapido


pompa di circolazione in plastica di tipologia immersa


indicatore visivo di livello fluido


bocchettone di riempimento accessibile dall’esterno


scambiatore intermedio immerso realizzato in tubo liscio in acciaio inossidabile (opzionale)

RFWserie 351-501

MICRO-REFRIGERATORE DA BANCO

PDF
capacity

CAPACITÀ

0.35kW >> 0.5kW

applications_icons-temperature_gen

RANGE

+5°C / +30°C

precisione

PRECISIONE

+/-2 K ÷ +/-0.1 K

RFW 351-501 REFRIGERATORE INDUSTRIALE

SETTORI

elettronica e telecomunicazioni

laboratorio

medicina e estetica

occhialeria

APPLICAZIONI

macchine utensili

test e misurazione

computer ad alta precisione

CARATTERISTICHE STANDARD

I refrigeratori della serie RFW si contraddistinguono per le dimensioni ultracompatte e versatilità d’impiego.
Sono completi di tutti i dispositivi necessari ad un funzionamento autonomo e comprendono vasca di accumulo inerziale e pompa di ricircolo di tipologia immersa. Progettati per garantire massima funzionalità e semplicità di utilizzo, offrono numerose opzioni ed accessori che ne permettono l’impiego nelle più svariate applicazioni del settore industriale e non solo.
Nella versione ad alta precisione garantisce altissima stabilità di temperatura per soddisfare le applicazioni più esigenti.
La consolidata esperienza di Refrind ha permesso di implementare una serie di chiller altamente affidabili con grande attenzione al rapporto qualità prezzo.

struttura monoblocco compatta da banco


carpenteria in acciaio verniciato a polveri RAL 5010/7035
bucciato


facile accesso alle parti interne attraverso i pannelli amovibili


idonea per installazione al coperto

condensazione ad aria forzata


fluido refrigerante HFC a basso impatto ambientale


compressore ermetico montato su antivibranti


condensatore di tipo alettato in acciaio verniciato


scambiatore immerso realizzato in tubo liscio in AISI316Lfluido refrigerante

controllo della temperatura con precisione +/-2 K


pannello di comando frontale con interruttore generale econtrollore elettronico


cavo di alimentazione da 2,5mt spina Schuko

idoneo al raffreddamento di acqua e soluzioni di acqua/glicole


idoneo alla circolazione di acqua normale, deionizzata e miscele di glicole


componentistica idraulica realizzata in plastica ed acciaio inossidabile


connessioni idrauliche poste su fianco laterale ad innesto rapido


pompe di circolazione di tipologia immersa senza organo di tenuta, realizzata in materiale plastico


indicatore visivo di livello e scarico della vasca


bocchettone di riempimento accessibile dall’esterno

RFW 352-253 serie

REFRIGERATORI INDUSTRIALI COMPATTI VERTICALI

PDF
capacity

CAPACITÀ

3.5kW >> 25.0kW

applications_icons-temperature_gen

RANGE

-10°C / +30°C

precisione

PRECISIONE

+/-2 K ÷ +/-0.1 K

RFW REFRIGERATORI

SETTORI

automobilistico

manifatturiera

gomma e plastica

laboratorio e analisi

APPLICAZIONI

macchine utensili

sorgenti laser

idraulica e oleodinamica

CARATTERISTICHE STANDARD

I refrigeratori della serie RFW si contraddistinguono per compattezza, versatilità e la struttura verticale. Progettati per garantire massima funzionalità e semplicità di utilizzo, offrono grandissima flessibilità con numerose opzioni ed accessori a disposizione che ne permettono l’impiego nelle più svariate applicazioni del settore industriale e non solo.
Nella versione ad alta precisione, sono equipaggiati con un ricco allestimento di base comprensivo di sensori di livello del fluido a doppia soglia, pressostati refrigeranti e soglie multiple di temperatura che permettono di raggiungere alti livelli di affidabilità e protezione per il chiller e per l’applicazione di utilizzo.
La consolidata esperienza di Refrind ha permesso di implementare una serie di chiller altamente affidabili con grande attenzione al rapporto qualità prezzo.

struttura monoblocco con sviluppo verticale compatto


carpenteria in acciaio verniciato a polveri RAL7024 bucciato


facile accesso alle parti interne attraverso i pannelli laterali e superiori
anelli di sollevamento per una facile movimentazione


ventilatori assiali dinamicamente bilanciati


idonea per installazione al coperto


basamento idoneo al sollevamento con carrello

condensazione ad aria con mandata verticale


fluido refrigerante HFC a basso impatto ambientale


compressore montato su antivibranti:

  • mod. ≤602 ermetico alternativo
  • mod. ≥752 ermetico scroll

condensatore di tipo alettato con tubi in rame ed alette in alluminio


evaporatori in acciaio inossidabile:

  • mod. ≤602 tubo liscio immerso
  • mod. ≥752 scambiatore a piastre saldobrasate

controllo elettronico della temperatura con precisione +/-2K (alta precisione su richiesta)


quadro a bordo dell’unità facilmente ispezionabile


pannello di comando frontale con interruttore generale e display


connessione di alimentazione e segnali disponibile su morsettiera interno quadro


segnali standard: allarme generale, allarme H/L temperatura, abilitazione ON/OFF da remoto

idoneo al raffreddamento di acqua e soluzioni di acqua/glicole


manometro a pannello


componentistica idraulica NON-FERROSA


connessioni idrauliche poste su lato posteriore, di tipo filettato GAS femmina in ottone


pompe di circolazione di tipologia:

  • mod. ≤602 rotativa in ottone con bypass regolabile
  • mod. ≥752 centrifuga in acciaio inossidabile
  • mod.≥ 193: centrifuga multistadio

indicatore visivo di livello fluido


bocchettone di riempimento accessibile dall’esterno


bypass fisso per protezione pompa

RSNserie

REFRIGERATORI  INDUSTRIALI COMPATTI AD ALTA PRECISIONE

PDF
capacity

CAPACITÀ

0.6kW >> 2.5kW

applications_icons-temperature_gen

RANGE

+5°C / +30°C

precisione

PRECISIONE

+/-0.1 K

RSN REFRIGERATORI

SETTORI

automobilistico

manifatturiera

medicina e estetica

laboratorio e analisi

APPLICAZIONI

macchine utensili

sorgenti laser

test e misurazione

CARATTERISTICHE STANDARD

I refrigeratori compatti della serie RSN si contraddistinguono per accuratezza, versatilità ed una costruzione verticale estremamente compatta. Questi chiller sono in grado di garantire un controllo molto preciso con accuratezza fino a +/-0,1K. Il ricco allestimento di base, comprensivo di sensori di livello del fluido a doppia soglia, pressostati refrigeranti e soglie multiple di temperatura, permette di proteggere se stesso ed al tempo stesso l’applicazione dell’utilizzatore.
Progettati per garantire massima funzionalità e semplicità di utilizzo, offrono grandissima flessibilità con numerose opzioni ed accessori che ne permettono l’impiego nelle più svariate applicazioni del settore industriale e non solo.
La consolidata esperienza di Refrind ha permesso di implementare una serie di chiller altamente affidabili con grande attenzione al rapporto qualità prezzo.

struttura monoblocco con sviluppo verticale compatto


carpenteria in acciaio verniciato a polveri RAL7035B bucciato


facile accesso alle parti interne attraverso i pannelli laterali e superiori


maniglie di sollevamento per una facile movimentazione


ventilatori assiali


idonea per installazione al coperto


montaggio su piedini di gomma


filtro dell’aria

condensazione ad aria con mandata orizzontale


parzializzazione della capacità con by-pass di gas caldo, funzione riscaldante


fluido refrigerante HFC/HFO a basso impatto ambientale


compressore ermetico alternativo montato su antivibranti


condensatore di tipo alettato con tubi in rame ed alette in alluminio


evaporatori in acciaio inossidabile immersi

controllo elettronico della temperatura con precisione +/-0,1K ÷ +/-0,5K (carico stabile ÷ variabile)


quadro a bordo dell’unità ispezionabile


pannello di comando frontale con interruttore generale e controllore elettronico


cavo di alimentazione da 2,5mt con estremità libera


segnali disponibili su connettore circolare a pannello


segnali standard: allarme H/L temperatura, allarme di livello fluido, abilitazione ON/OFF da remoto

idoneo al raffreddamento di acqua e soluzioni di acqua/glicole


componentistica idraulica NON-FERROSA


connessioni idrauliche poste su lato posteriore ad innesto rapido


pompe di circolazione rotativa in ottone con bypass regolabile


bypass fisso tra mandata e ritorno


indicatore visivo di livello fluido


bocchettone di riempimento accessibile dall’esterno

RWOserie

REFRIGERATORI INDUSTRIALI

PDF
capacity

CAPACITÀ

1.1kW >> 3.9kW

applications_icons-temperature_gen

RANGE

-10°C / +30°C

precisione

PRECISIONE

+/-2 K

RWO REFRIGERATORE

SETTORI

manifatturiera

alimentare

gomma e plastica

APPLICAZIONI

saldatura

stampaggio

macchine utensili

CARATTERISTICHE STANDARD

I refrigeratori della serie RWO si contraddistinguono per la struttura compatta a sviluppo orizzontale.

Progettati per garantire massima funzionalità e semplicità di utilizzo, offrono grandissima flessibilità con numerose opzioni ed accessori a disposizione che ne permettono l’impiego nelle più svariate applicazioni del settore industriale e non solo.
Grazie alla consolidata esperienza di Refrind, è stato possibile sviluppare chiller altamente affidabili pur garantendo un ottimo rapporto qualità prezzo.

struttura monoblocco con sviluppo orizzontale compatto


carpenteria in acciaio verniciato a polveri RAL7035B bucciato


facile accesso alle parti interne attraverso i pannelli laterali e superiore


anelli di sollevamento per una facile movimentazione


ventilatori assiali dinamicamente bilanciati


idonea per installazione al coperto

condensazione ad aria con mandata posteriore


fluido refrigerante HFC a basso impatto ambientale


compressore montato su antivibranti di tipologia

  • mod. monofase ermetico rotativo
  • mod. trifase ermetico pistoni

condensatore di tipo alettato con tubi in rame ed alette in alluminio


evaporatori in acciaio inox di tipologia a tubo liscio immerso


pressostato di alta pressione

controllo elettronico della temperatura con precisione +/-2K


quadro a bordo dell’unità con facile accesso alle sue parti


pannello frontale con interruttore generale e controllore elettronico


cavo di alimentazione da 2,5m con estremità libera


connessione segnali disponibile su morsettiera interna


segnali standard: contatto di allarme generale (high press.,H/L temp.), ON/OFF remote

idoneo al raffreddamento di acqua e glicole


manometro a pannello insensibile alle pulsazioni


componentistica idraulica NON-FERROSA


connessioni idrauliche poste su lato posteriore, di tipo filettato GAS femmina in ottone


pompa di circolazione rotativa a palette, in ottone, con bypass regolabile


indicatore visivo di livello fluido


bocchettone di riempimento accessibile dall’esterno


by-pass fisso tra mandata ed uscita

RWOserie

REFRIGERATORI INDUSTRIALI

PDF
capacity

CAPACITÀ

1.1kW >> 3.9kW

applications_icons-temperature_gen

RANGE

-10°C / +30°C

precisione

PRECISIONE

+/-2 K

RWO refrigeratore industriale

SETTORI

manifatturiera

alimentare

gomma e plastica

APPLICAZIONI

saldatura

stampaggio

macchine utensili

CARATTERISTICHE STANDARD

I refrigeratori della serie RWO si contraddistinguono per la struttura compatta a sviluppo orizzontale.

Progettati per garantire massima funzionalità e semplicità di utilizzo, offrono grandissima flessibilità con numerose opzioni ed accessori a disposizione che ne permettono l’impiego nelle più svariate applicazioni del settore industriale e non solo.

Grazie alla consolidata esperienza di Refrind, è stato possibile sviluppare chiller altamente affidabili pur garantendo un ottimo rapporto qualità prezzo.

struttura monoblocco con sviluppo orizzontale compatto


carpenteria in acciaio verniciato a polveri con frontale in colore RAL9005 bucciato (nero)


carpenteria in acciaio verniciato a polveri RAL7035B bucciato


facile accesso alle parti interne attraverso i pannelli laterali e superiore


anelli di sollevamento per una facile movimentazione


ventilatori assiali dinamicamente bilanciati


idonea per installazione al coperto

condensazione ad aria con mandata posteriore


fluido refrigerante HFC a basso impatto ambientale


compressore montato su antivibranti di tipologia

  • mod. monofase ermetico rotativo
  • mod. trifase ermetico pistoni

condensatore di tipo alettato con tubi in rame ed alette in alluminio


evaporatori in acciaio inox di tipologia a tubo liscio immerso


pressostato di alta pressione

controllo elettronico della temperatura con precisione +/-2K


quadro a bordo dell’unità con facile accesso alle sue parti


pannello frontale con interruttore generale e controllore elettronico


cavo di alimentazione da 2,5m con estremità libera


connessione segnali disponibile su morsettiera interna


segnali standard: contatto di allarme generale (high press.,H/L temp.), ON/OFF remote

idoneo al raffreddamento di acqua e glicole


manometro a pannello insensibile alle pulsazioni


componentistica idraulica NON-FERROSA


connessioni idrauliche poste su lato posteriore, di tipo filettato GAS femmina in ottone


pompa di circolazione rotativa a palette, in ottone, con bypass regolabile


indicatore visivo di livello fluido


bocchettone di riempimento accessibile dall’esterno


by-pass fisso tra mandata ed uscita

Utilizzando il sito, accetti l'utilizzo dei cookie da parte nostra. maggiori informazioni

Questo sito utilizza i cookie per fornire la migliore esperienza di navigazione possibile. Continuando a utilizzare questo sito senza modificare le impostazioni dei cookie o cliccando su "Accetta" permetti il loro utilizzo.

Chiudi
